Cấu tạo của tủ điện MSB

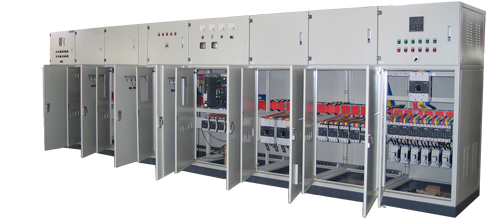

Tủ điện MSB mang thiết kế nhiều ngăn, mỗi ngăn tủ được thiết kế với chức năng riêng biệt như: Ngăn chứa ACB/MCCB ngõ ra tải, ngăn chứa tụ bù ngăn chứa khối chuyển nguồn ATS, giám sát từ xa thông qua GPRS,…
Được thiết kế ghép giữa các khoang với nhau theo kiểu Modul.
Vật liệu: Tôn đen được sơn tĩnh điện hoặc thép không gỉ (Inox 201, 304).
- Kích thước trung bình chiều cao: 200 ÷ 2200 mm.
- Kích thước chiều sâu trung bình: 150 ÷ 1000 mm.
- Kích thước chiều rộng của tủ: 200mm trở lên.
- Độ dày vật liệu: 1.0mm, 1.2mm, 1.5mm, 2.0mm.
- Màu thông dụng của tủ điện MSB: Kem nhẵn, xám, cam hoặc có thể màu gốc của chất liệu.
Tủ MSB được thiết kế và lắp ráp theo tiêu chuẩn của IEC60439-1.
Vỏ của tủ điện MSB còn được chế tạo từ thép mạ kẽm và được sơn tĩnh điện.
Các bộ phận khác của tủ điện MSB gồm: Nắp tủ điện, mặt hông và mặt sau của tủ điện MSB có thể tháo rất dễ dàng tạo thuận lợi cho người sử dụng trong việc lắp đặt và bảo trì thiết bị bên trong tủ điện.
Ứng dụng của tủ điện MSB
Tủ điện MSB được sử dụng trong các mạng điện hạ thế, thế nhưng chúng là phần quang trọng nhất trong mạng tủ điện MSB. Tủ điện này được lắp đặt ở các phòng kỹ thuật điện tổng của các công trình công nghiệp như: Nhà máy, xưởng công nghiệp, trung tâm thương mại, cao ốc văn phòng, chung cư, bệnh viện,…
Công dụng của tủ điện MSB
Tủ điện MSB được sử dụng trong các mạng điện hạ thế và là thành phần chủ chốt nhất trong mạng phân phối điện.
Tủ điện MSB được lắp đặt tại các phòng kỹ thuật điện tổng của các công trình công nghiệp như: Nhà máy, xí nghiệp, trung tâm thương mại, cao ốc văn phòng,…
